Портативный мотор-тестер KES-200

KES-200 является современным мощным диагностическим прибором. Он имеет все необходимые функции классического мотор-тестера, при этом может работать практически с любыми существующими на сегодняшний день системами зажигания, отображать сигналы в цепях всех современных автомобильных датчиков и исполнительных элементов. Прибор включает в себя специализированный автомобильный 4-канальный осциллограф с памятью, мультиметр, анализатор двигателя.

Возможности KES-200

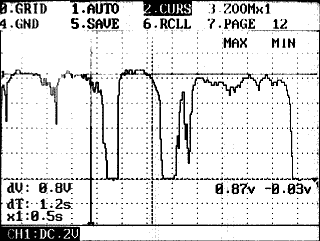

4 – канальный осциллограф

• 1-, 2- или 4-канальный режим для отображения и анализа осциллограмм сигналов автомобильных датчиков и систем управления;
• Постоянное хранение в оперативной памяти 50 последних кадров изображения для возможности покадрового просмотра и сохранения в энергонезависимой памяти;
• Возможность автоматического(в зависимости от типа исследуемого сигнала) или ручного выбора параметров отображения: 25мкс-20с/дел по времени и 0,1-20В/дел по напряжению;
• Сравнение реальных осциллограмм при тестировании со стандартными осциллограммами, записанными в приборе;
• «Быстрая» помощь по проверяемому датчику или исполнительному элементу (назначение, возможные типы, принципы работы, порядок подключения, места расположения, методика проверки и т.д.);
• Помощь по назначению клавиш;
• Большой дисплей с подсветкой и регулировкой контрастности позволяет анализировать 4 осциллограммы одновременно;
• Применение системы курсоров помогает определить параметры сигналов с высокой точностью;
• Возможность записи до 8 осциллограмм в энергонезависимую память прибора;
• Возможность выбора режима синхронизации по любому уровню фронта или спада сигнала любого из 4 каналов;
• Отображение минимальных и максимальных значений сигнала за время теста.

Анализатор зарядной системы

• Проверка напряжения зарядки, пульсаций и силы зарядного тока генератора.

Анализатор системы запуска

• Анализ бортового напряжения и силы тока, потребляемого стартером во время запуска;
• Анализ оборотов, развиваемых стартером при запуске.

Мультиметр

• Измерения и анализ напряжения, силы тока, сопротивления, частоты, скважности и др. параметров автомобильных датчиков, а также напряжение аккумулятора, число оборотов, силу пускового тока и силу зарядного тока;
• Отображение min, max и текущего значения измеряемого параметра;

Анализатор зажигания

• Отображение осциллограмм сигналов в первичной и вторичной цепях систем зажигания бензиновых двигателей;
• Автоматическое определение параметров (обороты, пробивное напряжение, время горения дуги, угол замкнутого состояния первичной цепи) и отображение текущих, min и max значений;
• Различные режимы отображения - одиночный цилиндр, парад, растр, бар-графики пробивного напряжения и времени горения дуги для каждого цилиндра;
• Сравнение текущих диаграмм при тестировании со стандартными;

Анализатор цилиндров

• Ручной тест баланса мощности - отключение путем блокирования зажигания в конкретном цилиндре;
• Автоматический тест баланса мощности - отключение зажигания во всех цилиндрах поочередно на одно и то же время;
• Тест определения относительной компрессии - по величине тока стартера при блокированном зажигании;
• Тест эффективности работы цилиндров - по угловым ускорениям коленчатого вала;
• Возможность сохранения результатов тестов в энергонезависимой памяти;
• Подсказки по методике проведения тестов и оценке их результатов.

Печать

• Передача результатов тестов для печати на внешнем принтере. Кабель для подключения входит в стандартный комплект поставки.

Связь с ПК

• Осциллограммы или результаты тестов можно сохранить на Flash карте и для дальнейшей обработки перенести на ПК. Для этого в комплект поставки входит специальный кабель для подключения KES-200 к com-порту персонального компьютера и компакт-диск с соответствующим программным обеспечением;
• Модернизация мотор-тестера производится путем обновления программного обеспечения.

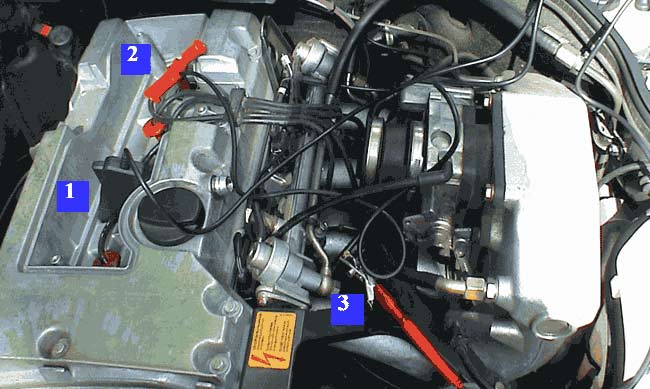

Пример подключения мотор-тестера KES-200 для анализа работы системы зажигания со статическим распределением высоковольтной энергии ( на примере двигателя М111.941 а/м Mercedes C200, система управления PMS, оборудованная парой двухвыводных катушек - т.н. Wasted Spark System):

1. Датчик синхронизации (идентификации 1-го цилиндра)
2. Датчик вторичного напряжения
3. Кабель осциллографа - к первичной цепи катушки зажигания.
